Dobór wyłączników nadprądowych, ochrona przepięciowa i uziemienie – kompletny poradnik
Zabezpieczenia instalacji elektrycznej to nie tylko formalność – to klucz do bezpieczeństwa domowników i ochrony wartościowych urządzeń. W tej wersji poradnika pogłębiamy temat ochrony przeciwprzepięciowej, wprowadzamy konieczne stopniowanie zabezpieczeń oraz dodajemy instrukcję dotyczącą uziemienia gniazd – szczególnie istotną przy urządzeniach z metalowymi obudowami.
Stopniowanie zabezpieczeń nadprądowych oraz wyłącznik główny

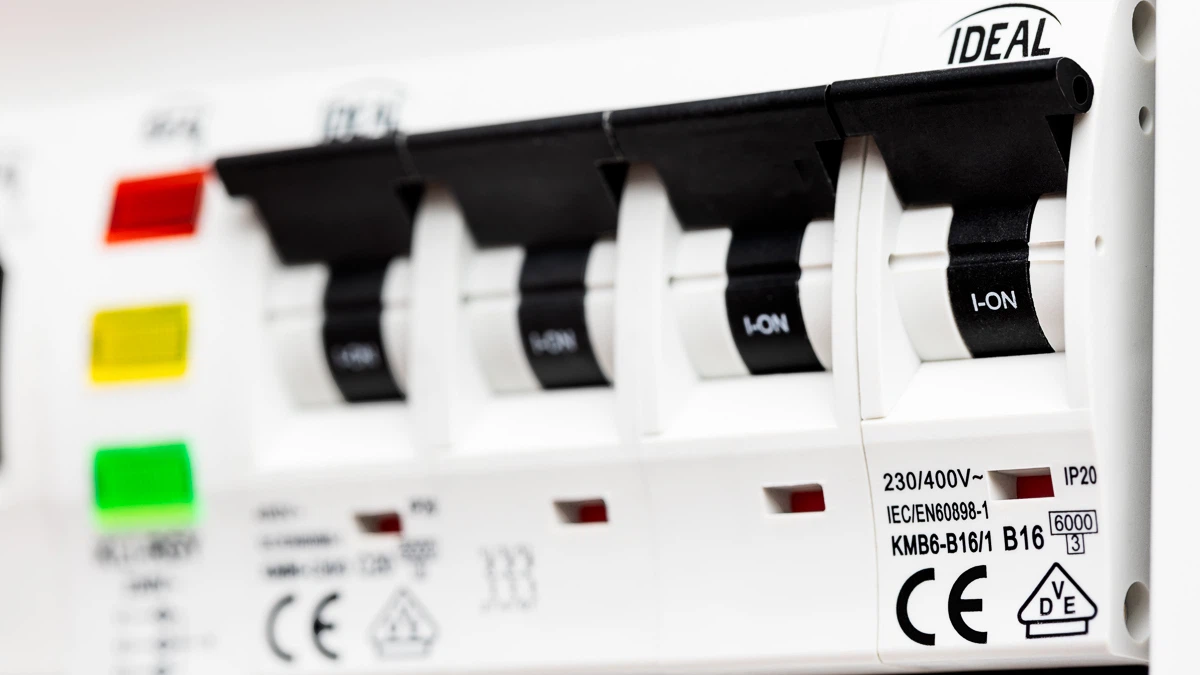

Zachowanie poprawnego stopniowania wyłączników nadprądowych jest niezwykle istotne dla niezawodności instalacji. W obwodach końcowych najczęściej stosuje się wyłączniki nadprądowe o charakterystyce B lub C – dobór zależy od rodzaju urządzeń i prądów rozruchowych. Przykładowo, dla urządzeń o dużym poborze prądu przy starcie (jak płyta indukcyjna czy podgrzewacz przepływowy) warto rozważyć charakterystykę C, która zmniejsza ryzyko niepotrzebnego zadziałania zabezpieczenia.
Wyłącznik główny – rozłącznik izolacyjny
W rozdzielnicach domowych coraz częściej rezygnuje się z klasycznego wyłącznika nadprądowego jako zabezpieczenia głównego. Zamiast niego stosuje się rozłącznik izolacyjny 3-polowy, którego główną funkcją jest możliwość całkowitego i bezpiecznego odłączenia zasilania od instalacji wewnętrznej – np. w przypadku prac serwisowych lub awarii. Rozłącznik nie pełni funkcji zabezpieczenia nadprądowego, dlatego powinien być uzupełniony o właściwe zabezpieczenia na poszczególnych obwodach.
Rozłącznik izolacyjny powinien być łatwo dostępny i czytelnie oznaczony w rozdzielnicy – zgodnie z przepisami. Warto również wybrać model z wizualnym wskaźnikiem stanu (ON/OFF), co zwiększa bezpieczeństwo użytkowników.

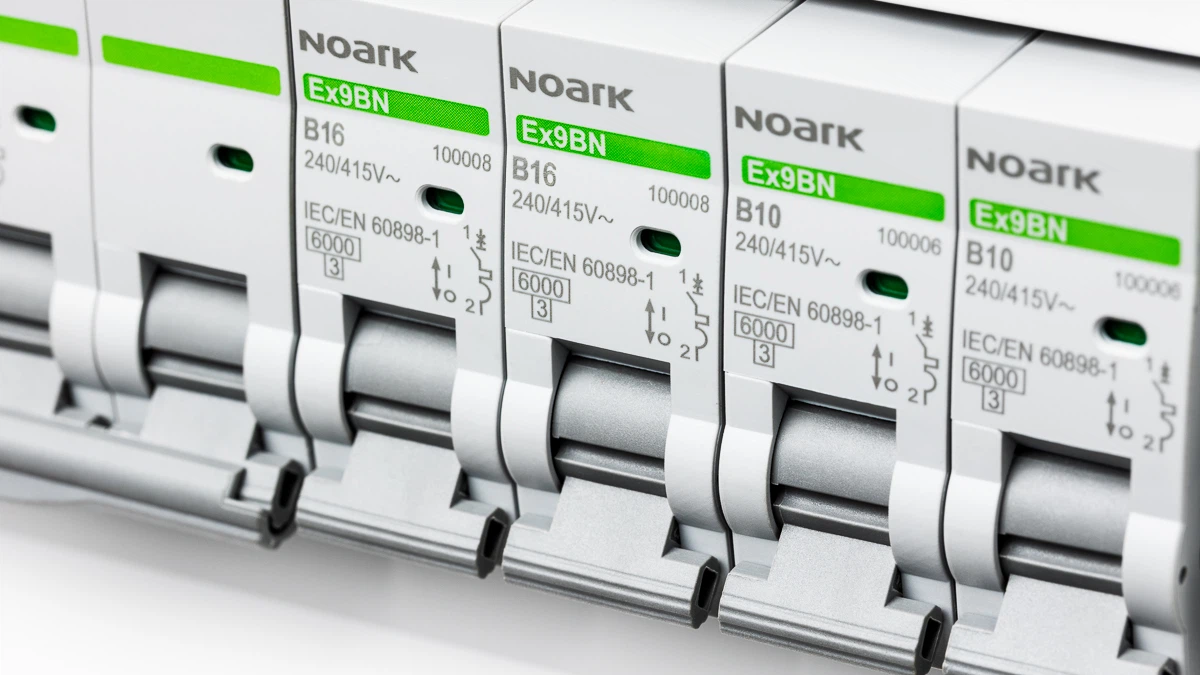

Bezpieczniki nadprądowe, charakterystyka i przekroje przewodów
Ochrona przepięciowa – warto ją rozbudować i zrozumieć
Ochrona przeciwprzepięciowa w instalacji domowej powinna działać w trzech poziomach – zgodnie z normą PN‑EN 61643‑11:
- Typ 1 (B) – chroni przed bezpośrednim uderzeniem pioruna (montowany w głównej rozdzielnicy, budynki z instalacją odgromową).
- Typ 2 (C) – zabezpieczenie przed przepięciami pośrednimi (np. skoki napięcia w sieci). Również montowany w rozdzielnicy.
- Typ 3 (D) – końcowa ochrona – listwy przepięciowe lub gniazdka z ochroną, chroniące końcowe urządzenia.
Stopniowanie B → C → D gwarantuje, że energia przepięcia jest uprzednio ograniczana na każdym etapie. Bez niego nawet najlepsza listwa przepięciowa może okazać się niewystarczająca.
Praktyczne zasady instalacji ograniczników przepięć:
- Zawsze montować ogranicznik B i C w rozdzielnicy – razem lub jako urządzenie typu combo.
- Pomiędzy punktami B/C a urządzeniami końcowymi umieścić listwy/gniazdka z ochroną typu D.
- Regularnie kontrolować stan warystorów – po silnym przepięciu mogą ulec zużyciu.
- Dokumentować dane nominalne SPD – prąd upływu, poziom ochrony, datę montażu.
Film przedstawiający instalację ogranicznika przepięc OBO V050:
Uziemienie gniazd – prosty test, duży wpływ na bezpieczeństwo
Uziemienie to podstawowy element bezpieczeństwa elektrycznego, szczególnie przy urządzeniach mających obudowę metalową. Chroni przed niebezpiecznym przepięciem na obudowie. Można je łatwo sprawdzić miernikiem ręcznym (np. UT‑15C) lub multimetrem uniwersalnym.
Jak zmierzyć uziemienie w gniazdku?
- Jeżeli korzystasz z multimetru uniwersalnego to ustaw na pomiar napięcia zmiennego do 750V~
- Włóż jedną sondę do otworu fazowego (L).
- Drugą sondą dotknij bolca uziemiającego.
- Odczyt powinien wynosić ok. 220–250 V.
- Jeśli pokazywane jest 0 V – brak uziemienia → koniecznie skontaktuj się z elektrykiem.
Bezpieczeństwo przede wszystkim!
Jeśli nigdy wcześniej nie miałeś w rękach miernika i nie czujesz się pewnie w temacie pomiarów elektrycznych – zdecydowanie odradzamy samodzielne eksperymenty. Pomiar uziemienia w gniazdku, choć może wydawać się prosty, wiąże się z ryzykiem porażenia prądem i uszkodzenia instalacji.
W takim przypadku najlepiej zlecić wykonanie pomiarów uprawnionemu elektrykowi, który posiada odpowiedni sprzęt oraz wiedzę, by zrobić to profesjonalnie i bezpiecznie.
Kliknij i kup teraz: Multimetr ręczny UNI-T UT-15C
Najczęstsze błędy inwestorów – czego unikać i jak to naprawić
- Brak zachowania stopniowania nadprądowego i przepięć – częste wyłączenia i brak ochrony elektroniki.
- Uziemienie zrobione niedbale lub całkowity jego brak - niebezpieczeństwo wystąpienia przebicia na obudowę urządzenia.
- Stosowanie listwy przeciwprzepięciowej bez ogranicznika przępięć typu B+C – działa często jak ozdoba, nie zabezpieczenie.
- Brak dokumentacji – trudno naprawić lub rozszerzyć instalację później.
Zalecenia i działania krok po kroku
- Jeśli jesteś na etapie budowy domu i planujesz korzystać z urządzeń o dużym poborze mocy, rozważ zastosowanie wyłączników o charakterystyce C w miejscach, gdzie mogą występować wysokie prądy rozruchowe. Pozwoli to uniknąć niepotrzebnego zadziałania zabezpieczenia, np. przy starcie silnika czy uruchamianiu podgrzewacza.
- Zadbaj o to, aby w rozdzielnicy znajdował się ogranicznik przepięć typu B+C. W naszych domach coraz częściej goszczą drogie urządzenia RTV i AGD, dlatego odpowiednia ochrona przepięciowa to nie tylko rozsądny wybór, ale i potencjalna oszczędność – zabezpieczenie może uchronić sprzęt przed zniszczeniem i dużymi kosztami naprawy lub wymiany. Co ważne, w wielu warunkach polis ubezpieczeniowych znajduje się zapis, że brak ogranicznika przepięć w instalacji może stanowić podstawę do odmowy wypłaty odszkodowania.
- Na zakończeniach instalacji stosuj gniazda lub listwy z ochroną typu D – to ostatni bastion ochrony delikatnej elektroniki.
- Samodzielnie (lub z pomocą instalatora) wykonaj pomiary uziemienia w każdym gniazdku – szczególnie tam, gdzie podłączane są urządzenia z metalową obudową.
- Na koniec – zadbaj o dokumentację. Czytelne schematy, daty montażu oraz wartości zastosowanych zabezpieczeń mogą okazać się bezcenne przy późniejszych modernizacjach czy ewentualnych awariach.
Aparatura modułowa w naszej ofercie:
Podsumowanie – bezpieczeństwo ponad wszystko
Właściwe zabezpieczenie instalacji elektrycznej – przez dobór wyłączników z zachowaniem stopniowania, kompleksową ochronę przepięciową B → C → D oraz prawidłowe uziemienie – to fundament bezpiecznego i niezawodnego domu. To inwestycja, która nierzadko ratuje urządzenia za dziesiątki tysięcy złotych i chroni zdrowie domowników.
Zadbaj o bezpieczeństwo – dobrze dobrana instalacja daje spokój na lata!
